إذا كنت تخطط لافتتاح مركز أشعة أو تجهيز قسم للتصوير الطبي في منشأتك الصحية بالمملكة العربية السعودية، فأنت أمام قرار تقني ومالي بالغ الأهمية يتطلب الاستعانة بـ أفضل شركة متخصصة في تجهيز البنية التحتية الطبية. وتتصدر شركة سند الطبية Sanad Medical هذا المجال كخبير رائد يدرك أن فهم الفروقات الجوهرية بين متطلبات غرفة الأشعة السينية (X-Ray) وغرفة الأشعة المقطعية (CT Scan) يسهم بشكل مباشر في توفير الوقت والتكلفة، ويضمن مطابقة المنشأة للاشتراطات الهندسية المقررة نظاماً قبل البدء في أعمال البناء والتشطيبات الفنية.
في هذا الدليل، نكشف الفروقات الجوهرية بين الغرفتين من حيث المساحة، الترصيص، أنظمة التكييف، الحمولات الكهربائية، والاشتراطات التنظيمية المعتمدة في المملكة لضمان بناء منشأتك على أسس هندسية صحيحة تضمن لك الحصول على التراخيص بدون تأخير.
أولاً: نظرة سريعة على طبيعة عمل الجهازين
1. جهاز الأشعة السينية (X-Ray)
الأشعة السينية هي تقنية تشخيصية تقليدية تعتمد على تسليط حزمة موجهة من الأشعة عبر جسم المريض لالتقاط صورة ثنائية الأبعاد (2D) تُظهر الهياكل العظمية والأنسجة عالية الكثافة. يُعد هذا الجهاز من الركائز الأساسية البسيطة والأكثر شيوعاً في العيادات والمراكز الصحية المستقلة.
2. جهاز الأشعة المقطعية (CT Scan)
الأشعة المقطعية هي تقنية متطورة تجمع بين حزم الأشعة السينية المتعددة والمعالجة الحاسوبية المتقدمة لإنتاج صور مقطعية ثلاثية الأبعاد (3D) دقيقة للغاية للأعضاء الداخلية والأوعية الدموية. ونظراً لطبيعة عمل الجهاز الدائرية وحجم الجرعة الإشعاعية المنبعثة منه، فإن متطلبات الحماية الإشعاعية الخاصة به تكون أكثر صرامة وتعقيداً مقارنة بالأشعة التقليدية.
ثانياً: الفروقات الجوهرية في التجهيز الهندسي
1. متطلبات المساحة والبنية التحتية للحمولات
| المعيار الإنشائي | غرفة الأشعة السينية (X−Ray) | غرفة الأشعة المقطعية (CT Scan) |
| المساحة الدنيا للغرفة | 20 – 25 متر مربع | 35 – 50 متر مربع (أو أكثر حسب الموديل) |
| الحد الأدنى لارتفاع السقف | 2.8 متر كحد أدنى | 3.0 متر أو أكثر |
| أحمال الأرضية الإنشائية | حمل معتدل (تتحمله الأسقف الخرسانية العادية) | ثقيل جداً (يتطلب تدعيماً هندسياً لوزن يصل لـ 1 – 2 طن) |
| غرفة التحكم والتشغيل | كابينة حماية مجاورة أو غرفة مستقلة | غرفة تحكم منفصلة ومزودة بنافذة زجاج رصاصي واسعة |
| غرفة تغيير الملابس | مستحسنة تيسيراً لحركة المرضى | إلزامية نظاماً لخصوصية المريض وحقن الصبغة |
يستلزم جهاز الـ CT Scan معالجة إنشائية خاصة لصبة الأرضيات الخرسانية لضمان تحمل الوزن الديناميكي الثقيل للجهاز ومنع حدوث أي هبوط بالتربة أو الشروخ الإنشائية، وهنا تبرز أهمية اختيار أفضل شركة تجهيز مثل سند الطبية، حيث يدرس فريقنا الهندسي أبعاد الموقع بدقة لتوفير مسارات واسعة ومريحة لحركة ترولي المرضى ومناورة الأجهزة قبل البدء في التنفيذ.

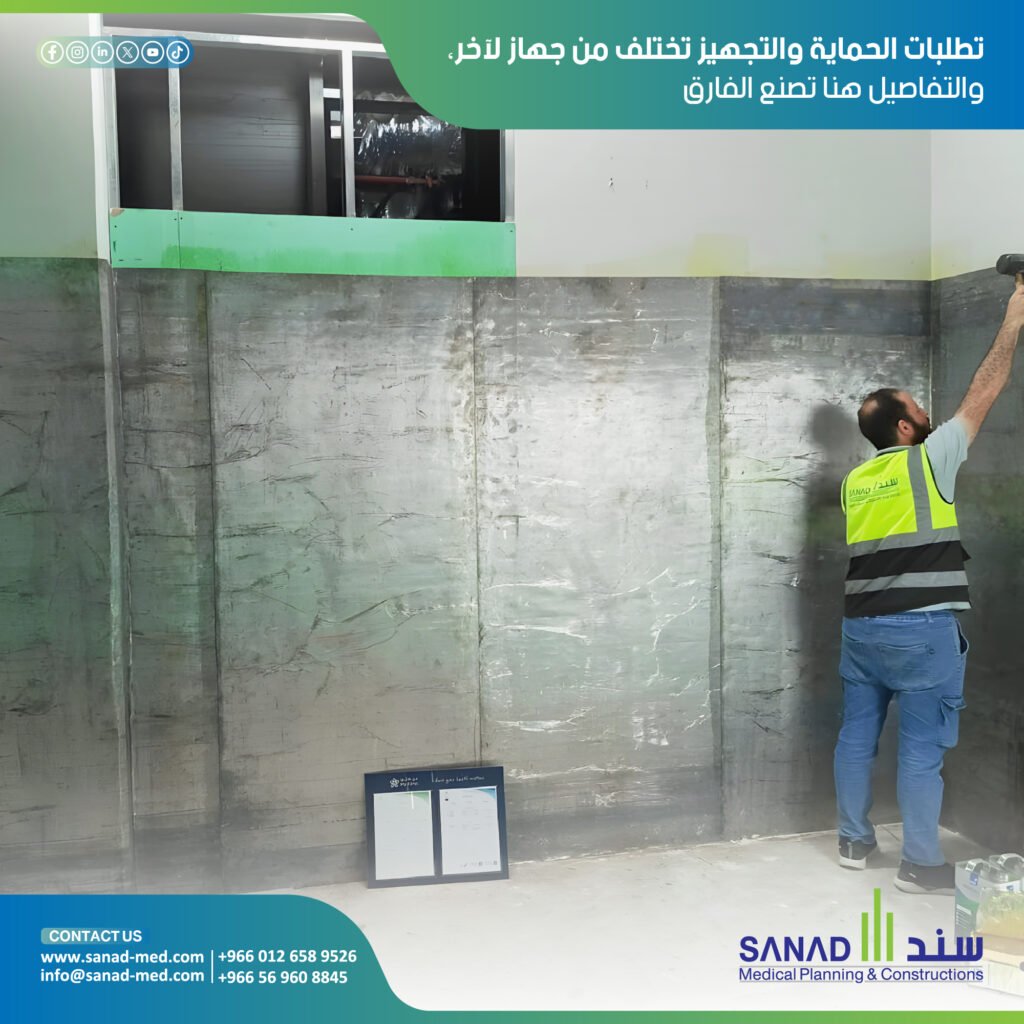

2. الحماية من الإشعاع ومعايير الترصيص (Radiation Shielding)
يُمثل هذا المحور الفارق الأكبر والأكثر حساسية من الناحية الرقابية والتنظيمية للحصول على موافقات التراخيص:
- غرفة الأشعة السينية (X-Ray):
- سماكة الرصاص بالجدران: تتراوح عادة بين 1.5 – 2 مم من الرصاص المكافئ (mmPb) بناءً على تقرير الفيزيائي الطبي.
- الأبواب والنوافذ: تُبطن الأبواب بطبقة رصاص مطابقة، مع تركيب نافذة زجاج رصاصي صغيرة لغرفة التحكم.
- غرفة الأشعة المقطعية (CT Scan):
- سماكة الرصاص بالجدران: تبدأ من 2.5 – 3 مم أو أكثر، نظراً لشدة الأشعة المشتتة وتعدد زوايا إطلاق الحزمة الإشعاعية.
- الأرضيات والأسقف: يُعد ترصيص السقف والأرضية أمراً إلزامياً ومحسوباً بدقة لحماية الطوابق العلوية والسفلية.
- الأبواب: تتطلب أبواباً هيدروليكية تخصصية شديدة الثقل مبطنة بالكامل بالرصاص لمنع “Streaming” (تسرب الأشعة من الفواصل).
3. متطلبات أنظمة التكييف والتهوية (HVAC Systems)
- غرفة الأشعة السينية (X-Ray): تكتفي بنظام تكييف تقليدي يحافظ على درجة حرارة الغرفة بين 18°C – 22°C ونسبة رطوبة بين 30% – 60% لحماية اللوحات الإلكترونية للجهاز.
- غرفة الأشعة المقطعية (CT Scan): ينتج عن تشغيل هذا الجهاز كميات هائلة من الحرارة المنبعثة من الأنبوب والمعالج الحاسوبي، لذلك يشترط:
- تركيب وحدات تكييف مستقلة تماماً (Dedicated HVAC) ذات قدرة تبريدية عالية.
- اعتماد أنظمة تبريد مزدوجة في بعض الأحيان (نظام أساسي + نظام احتياطي لتفادي التوقف المفاجئ).
- فصل نظام تهوية وتكييف غرف الأشعة المقطعية بالكامل عن باقي شبكة التكييف المركزي للمبنى منعاً لانتقال الهواء المتأين.
تتولى سند الطبية تصميم وتركيب هذه الأنظمة المعقدة لضمان استقرار حرارة الغرفة وإطالة العمر التشغيلي للأنابيب الإشعاعية الحساسة.
4. البنية الكهربائية وإمدادات الطاقة
| المتطلب الكهربائي | غرفة الأشعة السينية (X−Ray) | غرفة الأشعة المقطعية (CT Scan) |
| الاستهلاك الكهربائي التقديري | 30 – 60 كيلوفولت أمبير (kVA) | 60 – 200 كيلوفولت أمبير (kVA) |
| نوع التغذية والتيار | خط مستقل من اللوحة الرئيسية | خط مستقل ثلاثي الأطوار (3-Phase) مخصص للجهاز |
| المولد الاحتياطي والـ $UPS$ | اختياري (لكنه مستحسن لحماية اللوحات) | إلزامي ونظامي لحماية كمبيوتر الجهاز ومنع فقدان البيانات |
5. أرشفة الصور والربط الشبكي
بينما تكتفي غرف الـ X-Ray بمحطة عمل رقمية (DR/CR) بسيطة، تحتاج غرف الـ CT Scan إلى خوادم تخزين فائقة السعة نظراً لأن الفحص الواحد ينتج مئات إلى آلاف المقاطع عالية الدقة، مما يستلزم ربطاً شبكياً سريعاً وموثوقاً بنظام إدارة وأرشفة الصور الطبية المستقر (PACS).
ثالثاً: الاشتراطات الرقابية والتنظيمية في المملكة العربية السعودية
تخضع غرف الأشعة لمنظومة رقابية صارمة تشمل جهات متعددة:
- هيئة الرقابة النووية والإشعاعية (NRRC): تشترط تقديم دراسة حسابات حماية (Shielding Calculations) معتمدة وموقعة من فيزيائي طبي مرخص قبل البدء في البناء، متبوعة باختبار تسرب إشعاعي رسمي بعد التنفيذ.
- وزارة الصحة (MOH): تُلزم بتوافر الكوادر المؤهلة (فني أشعة متخصص + طبيب أشعة معتمد) لتشغيل المنشآت الطبية الخاصة.
- كود البناء السعودي (SBC): يفرض الالتزام الكامل بالمعايير الإنشائية، وتأمين مسارات الطوارئ، وعزل الأنظمة الميكانيكية لغرف الأشعة.
رابعاً: أشهر الأخطاء الشائعة عند تجهيز غرف الأشعة
- ❌ البدء بأعمال الترصيص والتركيب بناءً على أرقام تقريبية دون دراسة إشعاعية هندسية معتمدة لكل موقع.
- ❌ إهمال عمل التداخل (Overlap) بين ألواح الرصاص عند الفواصل وزوايا التقاء الجدران.
- ❌ إغفال ترصيص وتأمين نقاط الاختراق مثل علب الكهرباء، ومسارات التكييف، وفتحات الكابلات.
- ❌ توفير طاقة تبريد وتكييف غير كافية لغرفة الـ CT Scan مما يعرض أنبوب الأشعة للتلف المبكر.
لماذا تُعد شركة سند الطبية Sanad Medical الخيار الأفضل؟
تُعتبر شركة سند الطبية Sanad Medical أفضل شركة متخصصة في المملكة العربية السعودية في تجهيز وتأسيس البنية التحتية الطبية لأقسام الأشعة، غرف العمليات، غرف العزل، والعناية المركزة. وتتميز الشركة بتقديم حلول متكاملة تبدأ من مرحلة التخطيط والدراسات الإشعاعية والهندسية المعتمدة، مروراً بتوريد وتركيب أجود خامات الرصاص النقي والزجاج الرصاصي المعتمد، وصولاً إلى إجراء اختبارات التسرب الإشعاعي وتجهيز الموقع بالكامل لاجتياز تفتيش واعتمادات هيئة الرقابة النووية والإشعاعية (NRRC) ووزارة الصحة من المرة الأولى وبأعلى كفاءة تشغيلية واقتصادية تضمن استمرارية منشأتك دون عوائق فنية.
هل أنت جاهز لتجهيز غرفة أشعتك بالمعايير الصحيحة؟
تجنب الأخطاء الإنشائية المكلفة واضمن سلامة منشأتك الصحية وتوافقها مع اللوائح الرقابية. تواصل مع فريق المهندسين المتخصصين لدينا اليوم للحصول على دراسة فنية متكاملة لمشروعك.
[احصل على استشارتك الهندسية المجانية الآن]
الأسئلة الشائعة (FAQ)
- س: ما الذي يجعل “سند الطبية” أفضل شركة لتجهيز غرف الأشعة في السعودية؟
- ج: لأننا نجمع بين المعرفة الفيزيائية الدقيقة والخبرة الإنشائية على أرض الواقع، مما يضمن تنفيذ مشاريع خالية تماماً من الثغرات الإشعاعية، ومطابقة 100% لمتطلبات الـ NRRC مع تقديم حلول اقتصادية ذكية تمنع هدر المواد.
- س: هل يمكن تحويل غرفة X-Ray قائمة حالياً إلى غرفة CT Scan؟
- ج: في أغلب الحالات يتطلب ذلك تعديلات إنشائية جذرية؛ حيث ستحتاج الغرفة لزيادة المساحة، ودعم خرسانة الأرضية للأوزان الثقيلة، وزيادة سماكة الرصاص بالجدران والسقف، وتحديث لوحة المفاتيح الكهربائية.
- س: ما هي أكثر نقاط الضعف التي يحدث منها تسرب إشعاعي؟
- ج: الاختراقات الهندسية غير المعالجة؛ مثل فتحات كابلات الإشارة، الفراغات المحيطة بإطارات الأبواب المبطنة، والفواصل بين ألواح الرصاص التي لم ينفذ بها نظام التداخل (Overlap) بشكل صحيح.
- س: هل الترصيص بالرصاص مطلوب في سقف وأرضية غرفة الـ X-Ray؟
- ج: يعتمد ذلك على دراسة الحماية الفيزيائية للموقع؛ فإذا كانت الغرفة تقع في طابق أرضي وتحتها أساسات مباشرة، قد لا تتطلب الأرضية ترصيصاً، بينما تتطلب غرف الـ CT Scan حماية شاملة للأسقف والأرضيات في أغلب البيئات الإنشائية.
